Hızın Ötesi: Yüksek Hızlı Dişliler Modern Makinelerde Nasıl Devrim Veriyor?

I. Giriş

Modern makinelerde verimlilik ve performans arayışı mühendislik tasarımının sınırlarını zorladı. Bir jet motorunun kükremesinden bir elektrik santrali türbininin uğultusuna kadar, sürekli artan dönme hızlarında gücü güvenilir ve verimli bir şekilde iletme yeteneği çok önemlidir. Bu talepte bulundu Yüksek hızlı şanzıman dişlileri Mekanik yeniliğin ön saflarında. Bunlar sadece hızlı dönen dişliler değildir; Geleneksel dişli tasarımlarının hızlı bir şekilde başarısız olacağı aşırı koşullar altında etkili ve güvenilir bir şekilde çalışacak şekilde tasarlanmış titizlikle tasarlanmış bileşenlerdir.

Yüksek hızlı şanzıman dişlileri, teknolojik ilerlemenin kritik olanaklarıdır. Daha yüksek güç yoğunluğunu kolaylaştırırlar ve daha küçük, daha hafif bileşenlerden daha fazla gücün bulaşmasına izin verirler. Bu doğrudan havacılık, enerji üretimi ve yüksek performanslı otomotiv sektörleri dahil olmak üzere çeşitli endüstrilerde daha iyi verimliliğe dönüşmektedir. Makinelerin toplam boyutunu ve ağırlığını azaltarak, bu dişliler daha kompakt, yakıt tasarruflu ve çevik sistemlere katkıda bulunur. Bu makale temel ilkeleri, karmaşık tasarım hususlarını, gelişmiş üretim tekniklerini, çeşitli uygulamaları ve yüksek hızlı iletim dişlileri dünyasını şekillendiren heyecan verici gelecekteki eğilimleri araştıracaktır.

İi. Dişli iletiminin temelleri

A. Temel Dişli İlkeleri

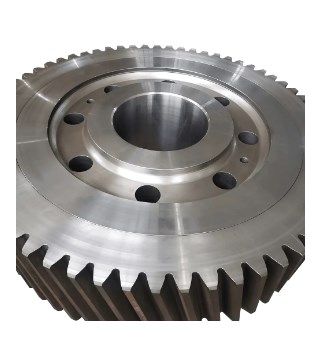

Çekirdeğinde, dişliler, bir şafttan diğerine döner hareketi ve torku iletmek için örtülü dişli mekanik bileşenlerdir. Temel dişli terminolojisini anlamak çok önemlidir: zift çemberi çiftleşme dişlilerinin kaymadan yuvarlVeığı teorik daire; . modül dişli dişlerinin boyutunu tanımlar; . basınç açısı örgü dişleri arasında kuvvet iletildiği açıyı belirler; ve sarmal açı (sarmal dişliler için) dişlerin dişlinin eksenine göre açısını ifade eder. Çeşitli dişli türleri mevcut olsa da, sarmal dişliler daha pürüzsüz, daha sessiz çalışması ve daha yüksek yük taşıma kapasiteleri nedeniyle yüksek hızlı uygulamalarda, spur dişlilere kıyasla kullanılır. . dişli oranı hız azaltmayı veya artışı belirlerken tork iletimi Yetenek, aktarılabilecek dönme kuvveti miktarını tanımlar.

B. Yüksek hızlarda zorluklar

Yüksek dönme hızlarında işletim dişlileri benzersiz bir dizi zorlu zorluklar sunar:

1. Artan dinamik yükler ve titreşimler: Hızlar arttıkça, küçük kusurlar veya yanlış hizalamalar bile önemli dinamik kuvvetlere yol açabilir, bu da aşırı titreşimlere ve gürültüye neden olabilir.
2. Isı Üretimi ve Termal Yönetim: Çim dişleri ve şanzıman içinde yağ çalkalanması arasındaki sürtünme önemli bir ısı üretir. Etkili termal yönetim, malzemenin bozulmasını ve yağlama arızasını önlemek için çok önemlidir.
3. Gürültü azaltma: Yüksek hızlı operasyon doğal olarak daha fazla gürültü üretir. Sessiz çalışma için tasarım, özellikle havacılık gibi uygulamalarda esastır.
4. Yağlama zorlukları: Hızla hareket eden dişler arasında yeterli bir yağlayıcı filmin korunması zorlaşır. Petrol çalkalama (yağın kendisinin direnç ve ısı ürettiği yer) ve metal-metal teması önlemek için yeterli film kalınlığı sağlamak gibi sorunlar kritiktir.
5. Malzeme yorgunluğu ve aşınması: Yüksek frekanslardaki döngüsel stresler, malzeme yorgunluğu riskini önemli ölçüde arttırır. Yüzey aşınması, çukuru ve sürtünme de büyük endişelerdir.
6. Üretim hassas gereksinimleri: Yüksek hızlı dişliler için toleranslar son derece sıkıdır. Herhangi bir sapma felaket başarısızlığına yol açabilir.

III. Yüksek hızlı dişliler için tasarım hususları

Yüksek hızlı operasyonun zorluklarının üstesinden gelmek, titiz tasarım ve mühendislik gerektirir.

A. Dişli Geometri Optimizasyonu

Dişli geometrisini optimize etmek, pürüzsüz, verimli ve dayanıklı yüksek hızlı çalışma için çok önemlidir:

• Profil Değişikliği: Gibi Teknikler ipucu Ve kökten kurtulma daha yumuşak bir katılım ve ayrım sağlamak için diş profiline uygulanır, darbe yüklerini ve gürültüyü azaltır.
• Kurşun Değişikliği: Sarmal dişliler için, diş uzunluğu boyunca sarmal açısında küçük modifikasyonlar, yük altındaki sapmaları telafi ederek düzgün bir temas sağlayabilir.
• Sarmal açı seçimi: Helis dişlileri için optimal sarmal açı, yük dağılımını, eksenel itme ve gürültü özelliklerini dengeler.
• Basınç açısı optimizasyonu: Basınç açısı diş gücünü, temas gerilmelerini ve gürültüyü etkiler. Dikkatli seçim hayati önem taşır.
• Diş İletişim Analizi (TCA): Gelişmiş yazılım simülasyonları, diş kanadı boyunca düzgün yük dağılımını sağlamak ve lokalize stres konsantrasyonlarını önlemek için dişleme dişleri arasındaki temas modellerini analiz etmek için kullanılır.

B. Malzeme Seçimi

Malzeme seçimi, yüksek hızlı bir dişli performansı ve uzun ömürlülüğü için temeldir:

• Yüksek mukavemetli çelikler: Gibi özel çelikler Karbürleme Çelikleri (ör. AISI 9310, 8620) ve Nitribriding Çelikler mükemmel çekirdek güçleri ve yüksek yüzey sertliği elde etme yetenekleri nedeniyle yaygın olarak kullanılır.
• Yüzey Sertleştirme Teknikleri: Gibi süreçler karbürleme (sertlik için yüzeye karbon tanıtmak), nitriding (yüzey sertliği ve aşınma direnci için azot tanıtmak) ve indüksiyon sertleştirme (Lokalize ısıtma ve söndürme) Sert, sünek bir çekirdeği korurken sert, aşınmaya dayanıklı bir kasa oluşturun.
• Hafif Malzemeler: Havacılık ve uzay, gelişmiş alaşımlar ve hatta gibi ağırlık kritik olduğu uygulamalar için kompozitler Kendi üretim ve performans zorluklarını sunsalar da araştırılıyorlar.
• Hususlar: Yüksek hızlı dişliler için anahtar malzeme özellikleri yüksek yorgunluk gücü (döngüsel yüklemeye direnç), üstün Direnç Giymek , yeterli sertlik (kırığa karşı direnç) ve termal stabilite (Yüksek sıcaklıklarda özelliklerin korunması).

C. Yağlama Sistemleri

Etkili yağlama, yüksek hızlı dişlilerin can damarıdır, sürtünme, ısı ve aşınma yönetimidir:

• Yağ sisi yağlama: İnce bir yağ sisi, daha hafif yükler ve yüksek hızlı aralıktaki daha düşük hızlar için uygun dişli ağına yönlendirilir.
• Jet Yağlaması: Yüksek basınçlı yağ jetleri, doğrudan ve etkili yağlama ve soğutma sağlar, dişçilik dişlerini tam olarak hedeflemektedir. Bu zorlu uygulamalarda yaygındır.
• Yağ Sprey Yağlama: Jet yağlamasına benzer, ancak daha geniş bir sprey paterni ile.
• Yağlayıcı seçimi: Yağlayıcı seçimi kritiktir, göz önüne alındığında viskozite (akışa karşı direnç), spesifik varlığı katkı maddeleri (örneğin, giyim karşıtı, aşırı basınç) ve onun termal özellikler (yüksek sıcaklıklarda stabilite).
• Filtrasyon ve Soğutma Sistemleri: Entegre sistemler, kirleticileri yağdan çıkarmak ve ısıyı dağıtmak ve optimum yağlayıcı performansını korumak için gereklidir.

D. Rulman seçimi

Rulmanlar dönen şaftları destekler ve yüksek hızlara ve yüklere dayanmalıdır:

• Hidrodinamik Yataklar: Bu rulmanlar, şaftı yatak yüzeyinden ayırmak için basınçlı bir yağ filmine dayanarak mükemmel yük kapasitesi ve yüksek hızlarda sönümleme sağlar.
• Yuvarlanan eleman rulmanları: Yüksek hassasiyetli, yüksek hızlı tipler (örn., Açısal temas bilyası yatakları, silindirik silindir rulmanları), genellikle azaltılmış sürtünme ve daha yüksek hız kabiliyeti için seramik bilyalar ile kullanılır.
• Aktif Manyetik Yataklar: Aşırı hızlar, sıfır temas ve hassas şaft konumlandırması için, şaftı havaya kaldırmak ve kontrol etmek için elektromanyetik kuvvetler kullanılarak aktif manyetik yataklar kullanılır.

E. Konut ve sistem sertliği

Dişli gövdesi ve genel sistem, yanlış hizalama ve kontrol titreşimlerini önlemek için maksimum sertlik için tasarlanmalıdır:

• Sapmayı ve yanlış hizalamayı en aza indirme: Sert muhafaza tasarımları ve hassas işleme, şaftların ve dişlilerin çalışma yükleri altında doğru bir şekilde hizalandığından emin olur.
• Titreşim sönümleme ve izolasyon: Titreşimleri emen veya izole eden malzemeler ve yapısal tasarımlar, gürültüyü azaltmak ve rezonansı önlemek için dahil edilmiştir.
• Termal Genişleme Yönetimi: Bileşenler ısındıkça genişlerler. Tasarım, boşlukları ve hizalamayı korumak için dişliler, şaftlar ve gövde arasındaki diferansiyel termal genişlemeyi açıklamalıdır.

IV. İmalat ve kalite kontrolü

Yüksek hızlı dişlilerin performansı, ultra yüksek hassasiyetli üretim ve katı kalite kontrolüne bağlıdır.

A. Hassas işleme

Gerekli doğruluğu elde etmek, gelişmiş işleme süreçlerini içerir:

• Dişli hobi ve şekillendirme: Başlangıçta kaba ve dişli dişlerin yarı bitmesi.
• Dişli öğütme: Kesin diş profilleri ve yüzey kaplamaları elde etmek için az miktarda malzemeyi ortadan kaldıran kritik bir sonlandırma işlemi. Bu içerir Form öğütme (diş profiline şekillenmiş bir taşlama tekerleği kullanarak) ve üretken öğütme (öğütme tekerleği bir çiftleşme dişlisini simüle eder).
• Süper Finishing Süreçleri: Gibi Teknikler hon and alıştırma son derece pürüzsüz yüzey kaplamaları elde etmek, sürtünmeyi azaltmak ve temas modellerini iyileştirmek için kullanılır.

B. Isı işlem süreçleri

İşlemden sonra, malzeme özelliklerini geliştirmek için ısı işlemleri uygulanır:

• Karbürizasyon: Sert, aşınmaya dayanıklı bir kasa oluşturmak için karbonu çelik yüzeyine yayan, ardından söndürme ve temperleme izleyen termokimyasal bir işlem.
• Nitridring: Azotu çelik yüzeye yayan, yüzey sertliğini, aşınma direncini ve minimum bozulma ile yorulma mukavemetini arttıran sert nitrürler oluşturan daha düşük sıcaklık işlemi.
• İndüksiyon Sertleştirme: Dişlinin spesifik alanlarını hızla ısıtmak ve söndürmek için elektromanyetik indüksiyon kullanır ve lokalize sertleşmeye izin verir.

C. Kalite kontrolü ve muayenesi

Titiz muayene, her viteste zorlu özellikleri karşılamasını sağlar:

• Dişli Metrolojisi: Gibi gelişmiş enstrümanlar Koordinat Ölçüm Makineleri (CMM) ve adanmış Dişli Rolling Test Cihazlar diş geometrisini, kurşunu, profili ve rekoru tam olarak ölçmek için kullanılır.
• Tahribatsız test (NDT): Gibi teknikler manyetik parçacık muayenesi (yüzey çatlaklarını tespit etmek için) ve ultrasonik test (iç kusurları tespit etmek için), bileşene zarar vermeden malzeme bütünlüğünü sağlamak için kullanılır.
• Dönen bileşenlerin dengelenmesi: Yüksek hızlı dişliler ve ilişkili şaftlar, titreşimleri en aza indirmek ve sorunsuz çalışmayı sağlamak için dinamik olarak dengelenmelidir.

V. Yüksek hızlı şanzıman dişlilerinin uygulamaları

Yüksek hızlı şanzıman dişlileri, performans ve verimliliğin çok önemli olduğu çok çeşitli sektörlerde vazgeçilmezdir.

A. havacılık

Havacılık ve uzay endüstrisi, yüksek hızlı viteslerin kritik olduğunun en iyi örneğidir:

• Uçak Motorları: Turbofan ve turboprop motorlarda şanzımanlar, yüksek hızlı türbini daha yavaş hızlı fana veya pervaneye bağlamak için verimliliği optimize etmek için gereklidir.
• Helikopter şanzımanları: Bu karmaşık şanzımanlar, motordan ana ve kuyruk rotorlarına güç ileterek olağanüstü güvenilirlik ve güç yoğunluğu gerektirir.
• Yardımcı güç birimleri (APU'lar): Uçakta başlangıç ve yer operasyonları için güç sağlayan küçük gaz türbini motorları da yüksek hızlı dişli kullanıyor.

B. Güç üretimi

Enerji sektöründe, bu dişliler yüksek hızlı dönme enerjisini dönüştürmek için hayati öneme sahiptir:

• Gaz türbinleri: Yüksek hızlı dişli kutuları, gaz türbinlerini jeneratörlere bağlar ve türbinin yüksek dönme hızını elektrik ızgarasının gerektirdiği senkron hıza bastırır.
• Buhar türbinleri: Gaz türbinlerine benzer şekilde, şanzımanlar türbinin hızını jeneratöre eşleştirmek için kullanılır.
• Rüzgar türbini şanzımanlar: Ana rotor daha düşük hızlarda çalışırken, büyük rüzgar türbinlerinin şanzımanı içindeki bazı aşamalar yüksek hızlı dişli içerebilir.

C. Otomotiv

Yüksek performanslı ve ortaya çıkan otomotiv uygulamaları giderek daha fazla bu dişlilere güvenmektedir:

• Yüksek performanslı araçlar: Yarış arabalarında ve süper otomobillerde, özel şanzımanlar aşırı motor hızlarını ve güç çıkışlarını işlemek için tasarlanmıştır.
• Elektrikli araç (EV) aktarma organları: Elektrikli motorlar genellikle optimal verimlilik için çok yüksek RPM'lerde çalıştığından, yüksek hızlı indirgeme dişlileri motor hızını tekerlek hızına eşleştirmek için çok önemlidir.

D. Endüstriyel Makineler

Çok sayıda endüstriyel uygulama, yüksek hızlı dişlilerin verimliliğinden ve güç yoğunluğundan yararlanır:

• Kompresörler: Yüksek hızlı santrifüj kompresörleri sürmek için çeşitli endüstrilerde (örn. Petrol ve Gaz, HVAC) kullanılır.
• Pompalar: Yüksek hızlı dişliler, endüstriyel işlemlerde sıvı transferi için özel pompalar kullanabilir.
• Takım Takımları: Hassas takım takımlar genellikle yüksek hızlı işleme işlemleri için yüksek hızlı mil şanzımanları içerir.
• Test kuleleri: Araştırma ve geliştirmede, yüksek hızlı dişli kutuları, çeşitli makineler için gerçek dünyadaki çalışma koşullarını simüle etmek için tasarlanmış test kulelerinin temel bileşenleridir.

VI. Gelecekteki eğilimler ve yenilikler

Yüksek hızlı şanzıman dişlileri alanı, daha da fazla performans, verimlilik ve güvenilirlik talebinden kaynaklanan sürekli olarak gelişmektedir.

A. Gelişmiş Malzemeler

Yeni materyallerle ilgili araştırmalar, sınırları daha da ileri itme vaat ediyor:

• Seramik dişliler: Olağanüstü sertlik, aşınma direnci ve yüksek sıcaklık kabiliyeti sunan, geleneksel çeliklerin yetersiz kaldığı aşırı uygulamalar için seramik dişliler araştırılıyor.
• Gelişmiş kompozitler: Hafif ve yüksek mukavemetli kompozitler, özellikle ağırlığa duyarlı uygulamalar için dişli tasarımında devrim yaratabilir.
• Katkı Üretimi (3D baskı): Bu teknoloji, potansiyel olarak optimize edilmiş iç yapılara ve entegre özelliklere izin veren geleneksel işleme ile imkansız olan karmaşık dişli geometrilerinin oluşturulmasını sağlar.

B. Akıllı dişliler/durum izleme

Zekanın dişli sistemlerine entegrasyonu önemli bir eğilimdir:

• Entegre sensörler: Sıcaklık, titreşim ve gerginlik gibi parametreleri gerçek zamanlı olarak izlemek için sensörleri doğrudan dişlilere veya şanzımanlara gömmek.
• Öngörücü bakım ve AI odaklı teşhis: Bu sensörlerden elde edilen veriler, yapay zeka ve makine öğrenimi ile birleştiğinde, potansiyel başarısızlıkları ortaya çıkmadan tahmin edebilir, proaktif bakım sağlar ve kesinti süresini en aza indirir.

C. Gürültü ve Titreşim Azaltma Teknolojileri

Devam eden çabalar, yüksek hızlı dişlileri daha sessiz ve daha pürüzsüz hale getirmeyi amaçlamaktadır:

• Aktif gürültü kontrolü: Dişli gürültüsünü iptal etmek için anti-faz ses dalgaları kullanma.
• Gelişmiş sönümleme malzemeleri: Titreşimleri daha etkili bir şekilde emen ve dağıtan yeni malzemeler ve yapısal tasarımlar geliştirmek.

D. Hibrid ve Elektrikli Driv Akışlar

Elektrifikasyona doğru kayma dişli tasarımını etkiliyor:

• Elektrik motoru özellikleri için optimizasyon: Dişliler, genellikle daha yüksek giriş hızları ve farklı indirgeme oranları gerektiren, elektrik motorlarının benzersiz hız tork özellikleriyle arayüz oluşturmak için özel olarak tasarlanmaktadır.
• Güç Elektroniği ile Entegrasyon: Optimize edilmiş performans ve verimlilik için mekanik dişli sistemleri ve elektronik kontrol üniteleri arasında daha yakın entegrasyon.

Vii. Çözüm

Yüksek hızlı şanzıman dişlileri, hassasiyet, malzeme bilimi ve gelişmiş üretimi somutlaştıran bir makine mühendisliği zirvesini temsil eder. Bunlar, farklı endüstrilerde modern makinelerin talep ettiği yüksek güç yoğunluğunu, verimliliğini ve performansı sağlayan kritik bileşenlerdir. Dinamik yüklerin azaltılmasından ve gelişmiş malzemelerin seçilmesine ve ultra tesadüfi üretim tekniklerini kullanmaya yönelik termal zorlukların yönetilmesinden, tasarımlarının ve üretimlerinin her yönü mühendislik mükemmelliğinin bir kanıtıdır.

Endüstriler hız ve verimlilik sınırlarını zorlamaya devam ettikçe, yüksek hızlı dişlilerin rolü sadece büyüyecektir. Malzemelerde devam eden yenilikler, durum izleme için akıllı teknolojilerin entegrasyonu ve hibrit ve elektrikli aktarma organlarının gelişen manzarası için uyarlamalarla, yüksek hızlı şanzıman dişlileri alanı, sürekli evrim için hazırlanıyor, yeni nesil yüksek performanslı makineleri yönlendiriyor. .
