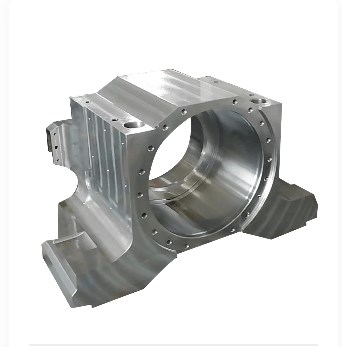

2024-03-27Büyük endüstriyel makine sisteminde, görünüşte göze çarpmayan ama önemli bir bileşen var. Dönen şaftın kararlı çalışmasını destekleyen ve karmaşık yük ve etkileri taşıyan makinenin "eklemi" gibidir - bu Evrensel yatak koltuğu . Ağır takım tezgahlarından hassas otomasyon ekipmanlarına, madencilik makinelerinden rüzgar türbinlerine kadar, dönen hareketi içeren neredeyse tüm sahneler onsuz yapamaz.
1. Yapısal şifre çözme: evrensel yatak koltuğunun "evrensel" şifresi
Evrensel yatak koltuğunun temel avantajı "evrensel" kelimesinde yatmaktadır. Bu çok yönlülük basit bir boyut uyumluluğu değil, çeşitli yatak tiplerinin ve kurulum ortamlarının uyarlanmasını sağlamak için enfes yapısal tasarım yoluyla. Ana yapısı genellikle dört bölümden oluşur: koltuk gövdesi, yatak odası, sızdırmazlık cihazı ve bağlantı deliği ve her bölümde gizli bir gizem vardır.
Koltuk gövdesi çoğunlukla gri dökme demir veya sünek demirde dökülür ve bazı yüksek hassasiyetli sahneler dökme çelik veya alüminyum alaşım kullanır. Mükemmel şok emilimi ve aşınma direnci ile dökme demir malzeme, dönme işlemi sırasında üretilen titreşimi etkili bir şekilde emebilir ve rezonans nedeniyle yatağın erken başarısızlığını önleyebilir. Hafif, alüminyum alaşım malzemeleri için yüksek gereksinimlere sahip ekipmanlarda, hassas işleme yoluyla güç ve ağırlık dengesini karşılamaktadır.
Yatak odası, rulmanla doğrudan temas halinde olan önemli bir alandır ve iç duvarının işleme doğruluğu, yatağın çalışma doğruluğunu doğrudan etkiler. Yüksek kaliteli bir evrensel yatak koltuğunun yatak odasının yuvarlaklık hatası 0,005 mm içinde kontrol edilir ve yüzey pürüzlülüğü Ra1.6'ya ulaşır, bu da rulman dış halkasının koltuk gövdesine sıkıca oturmasını ve boşluğun neden olduğu ek aşınmayı azaltmasını sağlar.
Sızdırmazlık cihazı, yatağın ömrünü uzatmak için "koruyucu" dir. Çalışma koşullarına bağlı olarak, evrensel yatak koltuğu temas contaları (iskelet yağ keçeleri gibi) veya temassız contalar (labirent contaları gibi) ile donatılabilir. Tozlu bir madencilik ortamında, çift mühür tasarımı safsızlıkların müdahalesini etkili bir şekilde engelleyebilir; Ve yüksek hızlı motorlarda, düşük sürtünmeli contalar enerji kaybını azaltabilir.
İi. Seçim yöntemi: çalışma koşullarına göre kesin eşleşme
Uygun bir evrensel yatak koltuğu seçmek için, yük tipi, hız, ortam sıcaklığı ve kurulum alanı gibi faktörleri kapsamlı bir şekilde dikkate almak gerekir. Bu basit bir "haritayı takip et" değil, mekanik sistemin işlem mantığının derin bir şekilde anlaşılmasıdır.
Yük açısından, esas olarak radyal yüklere sahip senaryolar (kemer konveyörleri gibi), bölünmüş tasarımı kurulumu ve bakımı kolay olan bölünmüş evrensel yatak koltukları için uygundur; Büyük eksenel yüklere sahip ekipman (vinç davulları gibi), yükü çok yönlü kuvvet yapıları yoluyla dağıtmak için itme halkaları olan yatak koltukları gerektirir.
Hız başka bir anahtar göstergedir. Ekipman hızı 3000R/dakikayı aştığında, aşırı santrifüj kuvvetin neden olduğu titreşim ve gürültüyü önlemek için yüksek hassasiyetli bir yatak koltuğu seçilmeli ve dinamik dengeleme ile birleştirilmelidir. Düşük hızlı ve ağır yük senaryolarında (haddeleme değirmenleri gibi), yatak koltuğunun malzeme mukavemeti daha önemlidir. Sünek demirin gerilme mukavemeti, ihtiyaçları karşılamak için 450MPa veya daha fazla ulaşmalıdır.
Çevresel uyarlanabilirlik de göz ardı edilemez. Nemli veya aşındırıcı bir ortamda, galvanizli veya paslanmaz çelik evrensel yatak koltuğu korozyon direncini önemli ölçüde artırabilir; Yüksek sıcaklık bir ortamda (fırın tahrik sistemi gibi), yüksek sıcaklığa dayanıklı gres ve ısı yayma yapısına sahip bir yatak koltuğu 150 ° C'nin üzerindeki bir ortamda stabil bir şekilde çalışabilir.
III. Kurulum ve Bakım: Yaşamı Uzatma "Altın Kural"
Yüksek kaliteli bir evrensel yatak koltuğu bile, uygunsuz bir şekilde kurulmuşsa servis ömrünü büyük ölçüde kısaltabilir. Kurulum işlemi sırasında "üç hassas" özellikle önemlidir: hassas konumlandırma, hassas sıkma ve hassas hizalama.
Konumlandırma sırasında, rulman koltuğunun orta çizgisi ile dönen şaftın orta çizgisi arasındaki koaksite hatasının 0,1 mm/m'yi geçmemesini sağlamak gerekir, aksi takdirde yatağın dengesiz olmasına ve anormal ısı üretmesine neden olur.
Kendini hizalama işlevi, evrensel yatak koltuğunun "benzersiz beceri" dir. Ekipmanın çalışması sırasında hafif bir eksen sapması meydana geldiğinde, kendi kendini hizalama yatağı koltuğu, küresel temas yoluyla açı hatasını otomatik olarak telafi edebilir (genellikle ± 1.5 ° 'lik bir sapma açısına izin vererek, yatağın her zaman en iyi stres durumunda olmasını sağlar.
Günlük bakımda, sızdırmazlık koşulunun düzenli olarak incelenmesi ve yağlama etkisi anahtardır. Sürekli olarak çalışan ekipman için, 500 saatte bir gres eklenmesi önerilir ve eklenen gres miktarı rulman boşluk hacminin 1/3-1/2 olmalıdır. Çok fazla veya çok az ısı dağılımı ve sızdırmazlık etkisini etkileyecektir. Aynı zamanda, rulman koltuğunun titreşim frekansı, potansiyel hataları önceden tespit etmek için bir titreşim monitörü tarafından tespit edilebilir - normal koşullar altında, titreşim hızlanması 10m/s²'den az olmalıdır.
Yapısal tasarımdan teknolojik yeniliğe kadar, evrensel yatak koltuğunun her yükseltmesi "istikrar, verimlilik ve dayanıklılık" nın temel hedefi etrafında döner. Sadece mekanik operasyonun bir destekçisi değil, aynı zamanda endüstriyel ekipmanların güvenilirliğinin bir koruyucusudur. Gelecekteki akıllı üretim dalgasında, bu sıradan bileşen yeri doldurulamaz "ortak" rolünü oynamaya devam edecek ve daha verimli ve akıllı bir endüstriyel dünyayı destekleyecek. .
